Ciechi pieghettatiIstruzioni di misurazione (2SCK)
Il funzionamento duraturo e senza problemi della persiana non dipende solo dall'elevata qualità della sua fabbricazione, ma anche dal suo corretto montaggio e assemblaggio. Affinché l'apertura si adatti perfettamente, la posizione scelta deve essere dimensionata correttamente e con cura.
I seguenti disegni ausiliari devono essere rigorosamente rispettati.

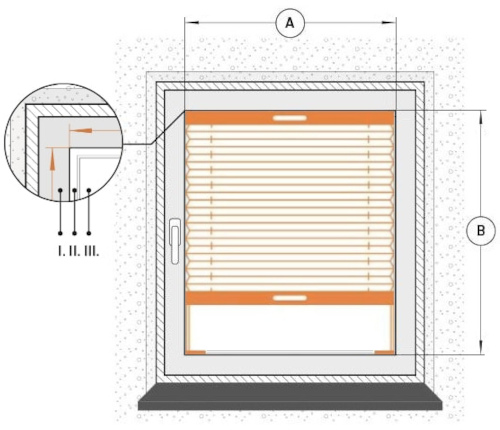

Montaggio tra fermavetri
- A - LARGHEZZAQuesta è la larghezza dell'area visibile del vetro.
- B - ALTEZZAQuesta è l'altezza della superficie visibile del vetro.
- I - Telaio della finestra
- II - Fermavetro
- III - Vetro
*La tenda plissettata funziona all'interno dell'area del vetro, tra i fermavetri. (Quando si misura, effettuare la misurazione senza le guarnizioni; misurare solo il vetro!) Ciò consentirà alla tenda plissettata di funzionare correttamente e senza intoppi.
Il montaggio tra fermavetri si applica ai seguenti tipi di tende plissettate: 2SCK.
Montaggio su fermavetri
- A - LARGHEZZAQuesta è la larghezza del vetro, compresi i fermavetri.
- B - ALTEZZAQuesta è l'altezza del vetro, compresi i fermavetri.
- I - Telaio della finestra
- II - Fermavetro
- III - Vetro
*Quando si effettua la misurazione, assicurarsi che la tenda plissettata non interferisca con la maniglia della finestra.
Il montaggio su fermavetri è previsto per i seguenti tipi di tende plissettate: 2SCK.
Montaggio non invasivo sul telaio della finestra
- A - LARGHEZZAQuesta è la larghezza del vetro, compresi i fermavetri.
- B - ALTEZZAQuesta è l'altezza del telaio della finestra.
- I - Telaio della finestra
- II - Fermavetro
- III - Vetro
*Quando si effettua la misurazione, assicurarsi che la tenda plissettata non interferisca con la maniglia della finestra.
Il montaggio non invasivo sul telaio della finestra si applica ai seguenti tipi di tende plissettate: 2SCK, 1SCOW, 2SCOW.
*Tutte le dimensioni sono espresse in millimetri.
