Istruzioni per la misurazioneMONUMO Zanzariera avvolgibile monofacciale
La durata e la funzionalità di questo prodotto non dipendono solo dalla sua elevata qualità costruttiva, ma anche da un corretto montaggio e installazione. Per garantire la perfetta aderenza della zanzariera, l'area selezionata deve essere misurata con precisione e attenzione.
È fondamentale attenersi scrupolosamente agli schemi illustrativi riportati di seguito.

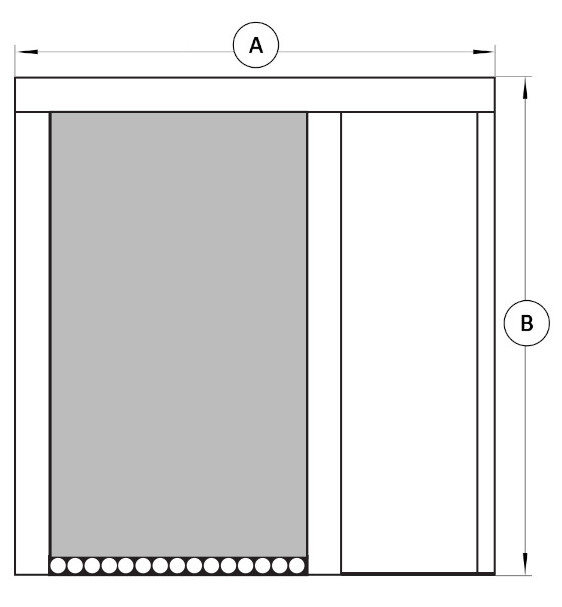

Installazione all'interno della nicchia
- A - LARGHEZZAQuesta è la larghezza della rientranza della porta esterna.
- B - ALTEZZAQuesto è il punto più alto della recessione della porta esterna.
Se le dimensioni della rientranza variano in punti diversi, si consiglia di utilizzare la misura più piccola per garantire una facile installazione.
La zanzariera MONUMO può essere utilizzata per porte che si aprono verso l'interno.
Le dimensioni A e B saranno le dimensioni finali del prodotto.
Installazione all'esterno della nicchia
- A - LARGHEZZAQuesta è la larghezza della rientranza della porta esterna.
- B - ALTEZZAQuesto è il punto più alto della recessione della porta esterna.
Suggeriamo che la zanzariera sia più larga da 50 a 228 mm (per maggiori dettagli consultare l'immagine ausiliaria fornita nella sezione delle varianti della zanzariera) e più alta di 50 mm rispetto all'incavo, per garantire una facile installazione ed evitare che il profilo mobile occupi spazio nel passaggio quando la rete è retratta.
La zanzariera MONUMO può essere utilizzata per porte che si aprono verso l'interno.
Le dimensioni A e B saranno le dimensioni finali del prodotto.
Varianti
MONUMO Zanzariera monofacciale
MONUMO Zanzariera bifacciale
*1P - MONUMO monomotore azionato da destra; 1L - MONUMO monomotore azionato da sinistra
Dimensioni degli altri componenti
Profilo laterale con magnete
Profilo laterale con clip
Binario superiore con guarnizioni
Binario inferiore in PVC
Inclined Binario inferiore in PVC 7°
*Tutte le dimensioni sono fornite in millimetri.
